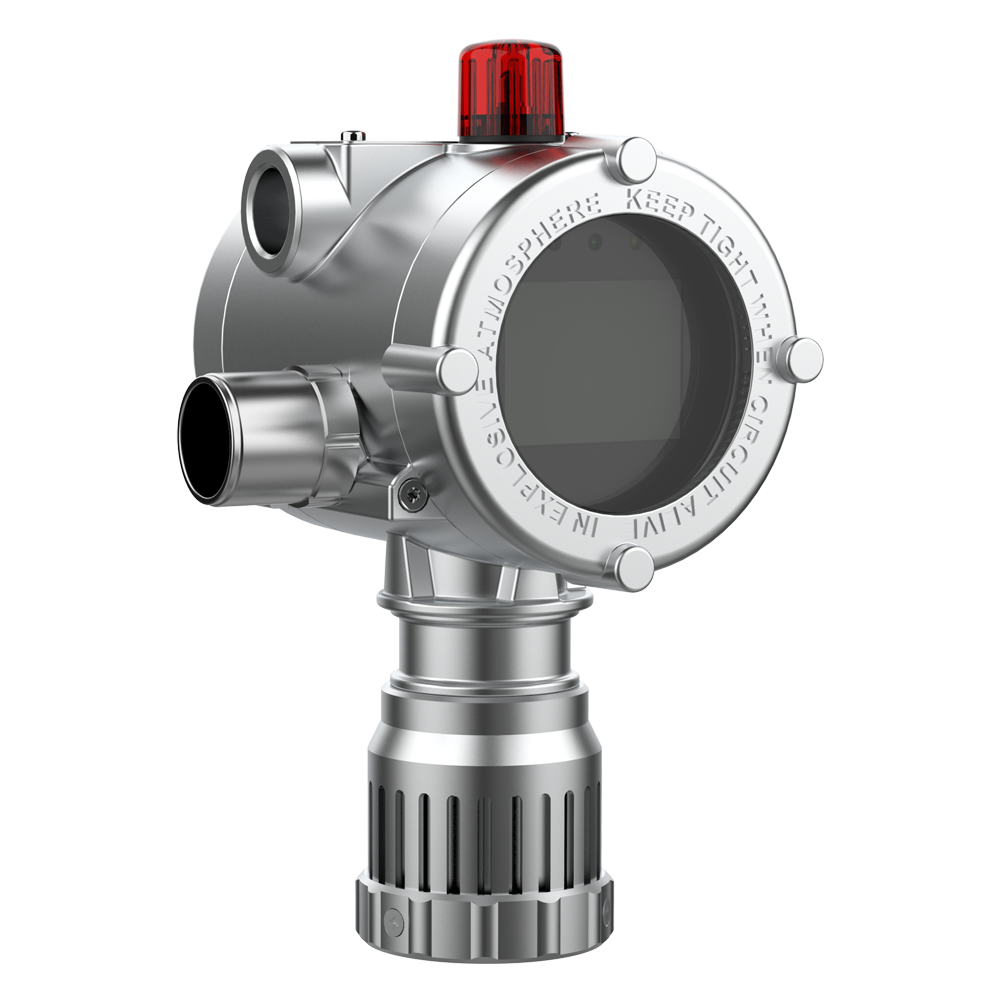

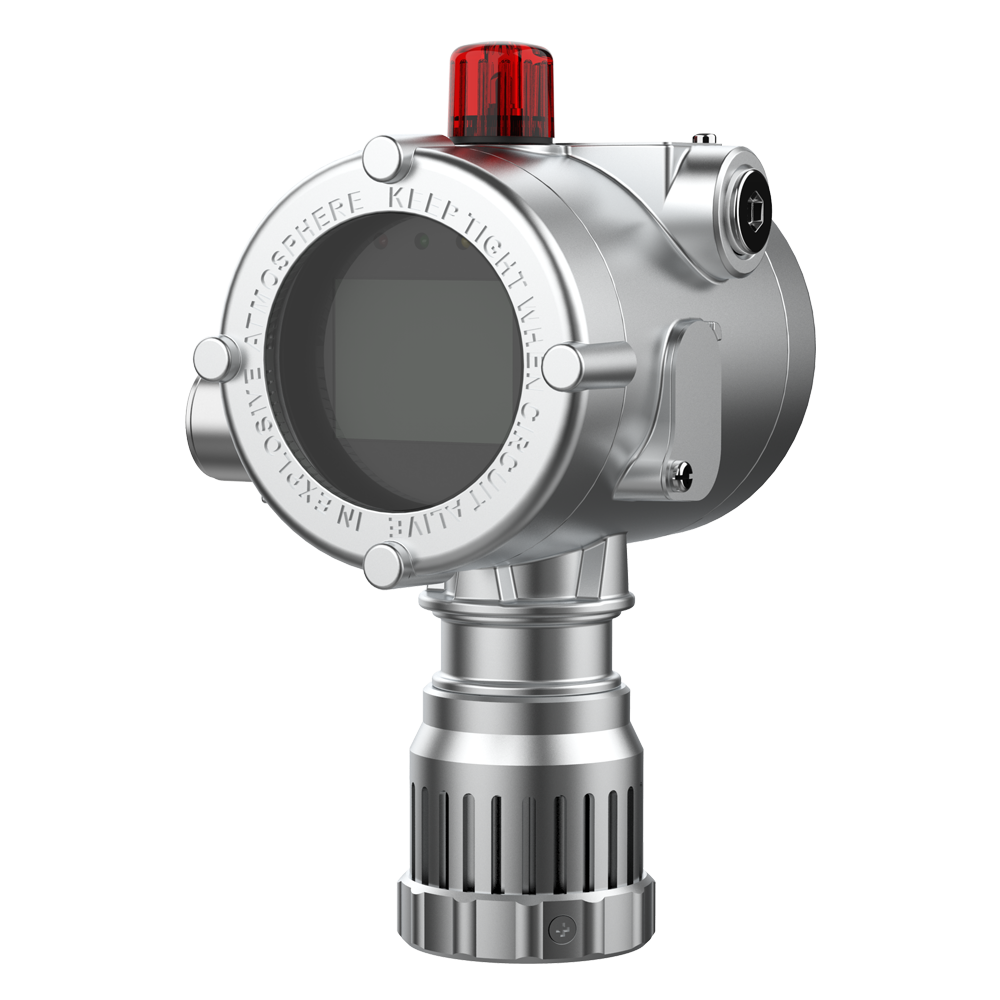

Đầu Báo Khí Cháy Tàu Biển GTQ-ESD200IR ExSAF
Tổng quan GTQ-ESD200IR
GTQ-ESD200IR ExSAF là đầu báo khí cháy dạng điểm dành cho tàu biển, sử dụng cảm biến đốt cháy xúc tác (Catalytic Combustion) để phát hiện các loại khí dễ cháy trong môi trường hàng hải và công nghiệp.
Thiết bị có dải đo 0–100% LEL, thời gian phản hồi T90 < 20 giây và tín hiệu đầu ra 3 dây 4-20mA, phù hợp kết nối với tủ điều khiển và hệ thống giám sát khí.
GTQ-ESD200IR sử dụng vỏ thép không gỉ 316, cấp bảo vệ IP66 và cấu hình chống nổ Ex db IIC T6 Gb / Ex tb IIIC T80°C Db.
Ưu điểm nổi bật
- Cảm biến Catalytic Combustion cho khí dễ cháy.
- Dải đo 0–100% LEL.
- Thời gian phản hồi T90 < 20 giây.
- Cảm biến dạng module có thể thay thế.
- Vỏ inox 316, phù hợp môi trường hàng hải.
- Chống nổ Ex db IIC T6 Gb / Ex tb IIIC T80°C Db.
- Cấp bảo vệ IP66.
- Tín hiệu 3 dây 4-20mA, tùy chọn relay.
- Hỗ trợ còi và đèn cảnh báo tùy cấu hình.
- Nhiệt độ hoạt động -40 đến +70°C.
Thông số kỹ thuật GTQ-ESD200IR
| Thông số | Giá trị |
|---|---|
| Model | GTQ-ESD200IR |
| Loại khí | Khí dễ cháy, Hydrocarbon và các khí theo cấu hình |
| Nguyên lý đo | Catalytic Combustion |
| Dải đo | 0–100% LEL |
| Độ chính xác | ±3% LEL |
| Độ lặp lại | ≤2% |
| Thời gian phản hồi | T90 < 20 giây |
| Nguồn cấp | 20VDC, dải 10–30VDC |
| Công suất | ≤2,5W |
| Tín hiệu đầu ra | 3 dây 4-20mA |
| Tùy chọn | Relay, còi/đèn cảnh báo |
| Chống nổ | Ex db IIC T6 Gb / Ex tb IIIC T80°C Db |
| Cấp bảo vệ | IP66 |
| Vật liệu vỏ | Thép không gỉ 316 |
| Kết nối cáp | M20×1.5 hoặc 1/2 NPT |
| Trọng lượng | 3,4 kg |
| Nhiệt độ hoạt động | -40 đến +70°C |
| Độ ẩm | 10–95% RH, không ngưng tụ |
| Áp suất | 86–106 kPa |
Các loại khí GTQ-ESD200IR có thể phát hiện
Tùy cấu hình cảm biến và mã khí, GTQ-ESD200IR có thể sử dụng để phát hiện nhiều loại khí và hơi dễ cháy như:
| Mã | Khí | Công thức | Giới hạn cháy |
|---|---|---|---|
| K001 | Methane | CH₄ | 5–15% |
| K002 | Toluene | C₆H₅CH₃ | 1,2–7,1% |
| K003 | Methanol | CH₃OH | 6,7–36% |
| K007 | Ethane | C₂H₆ | 3–15,5% |
| K009 | Ethanol | C₂H₅OH | 3,3–19% |
| K011 | Ethylene | C₂H₄ | 2,7–36% |
| K015 | Propane | C₃H₈ | 2,1–9,5% |
| K018 | Acetone | C₃H₆O | 2,6–12,8% |
| K019 | Butane | C₄H₁₀ | 1,9–8,5% |
| K027 | Carbon Monoxide | CO | 10,9–74% |
| K028 | Ammonia | NH₃ | 15–33,6% |
| K029 | Hydrogen | H₂ | 4–75% |
| K030 | Benzene | C₆H₆ | 1,3–7,1% |
| K041 | Gasoline | Hỗn hợp Hydrocarbon | 1,1–5,9% |
Danh mục khí thực tế phụ thuộc vào loại cảm biến và mã khí được lựa chọn khi đặt hàng.
Tiêu chuẩn và chứng nhận
GTQ-ESD200IR được cấu hình cho các ứng dụng phát hiện khí trong môi trường hàng hải và khu vực có nguy cơ cháy nổ. Các tiêu chuẩn được công bố gồm:
- CCS – China Classification Society.
- SOLAS 1974.
- GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.4-2021 và GB/T 3836.31-2021.
- IEC 60079-29-1:2016 + AMD1:2020.
- GB15322.1-2019.
- JJF1368-2012.
Khi sử dụng thông tin chứng nhận cho hồ sơ kỹ thuật hoặc hồ sơ dự án, nên đối chiếu số chứng chỉ và phạm vi áp dụng của đúng cấu hình GTQ-ESD200IR.
Lắp đặt GTQ-ESD200IR trên tàu biển
Đầu báo GTQ-ESD200IR có thể được lắp đặt bằng giá đỡ phù hợp với đường kính ống khoảng Ø40–Ø80 mm.
Các phương án lắp đặt gồm:
- Lắp ống ngang: sử dụng trên đường ống và kết cấu nằm ngang.
- Lắp ống đứng: phù hợp cột, khung và đường ống đứng.
- Lắp tường: dùng trong buồng máy, khu vực kỹ thuật hoặc vách tàu.
Khoảng cách truyền tín hiệu
| Tiết diện cáp | Trở kháng | Khoảng cách tối đa |
|---|---|---|
| 1,0 mm² | 18,1 Ω/km | 1.500 m |
| 1,5 mm² | 12,1 Ω/km | 2.500 m |
| 2,5 mm² | 7,4 Ω/km | 3.000 m |
Khoảng cách thực tế cần được tính toán theo nguồn cấp, tải, cấu hình cáp và hệ thống điều khiển.
Ứng dụng GTQ-ESD200IR
Đầu báo khí cháy GTQ-ESD200IR ExSAF phù hợp cho các hệ thống giám sát khí tại:
- Tàu chở dầu và tàu chở hóa chất.
- Tàu vận chuyển nhiên liệu và khí.
- Buồng máy, buồng bơm.
- Khu vực chứa và xử lý nhiên liệu.
- Nhà máy đóng tàu.
- Công trình hàng hải và khu vực Offshore.
- Các khu vực có nguy cơ rò rỉ khí dễ cháy.
Kết luận
GTQ-ESD200IR ExSAF là đầu báo khí cháy tàu biển sử dụng công nghệ Catalytic Combustion, dải đo 0–100% LEL, vỏ inox 316, IP66 và chuẩn chống nổ Ex db IIC T6 Gb / Ex tb IIIC T80°C Db.
Với tín hiệu 3 dây 4-20mA, cảm biến có thể thay thế và nhiều tùy chọn cấu hình, GTQ-ESD200IR có thể tích hợp vào hệ thống phát hiện và giám sát khí cháy trên tàu biển, nhà máy đóng tàu và các công trình công nghiệp phù hợp.
