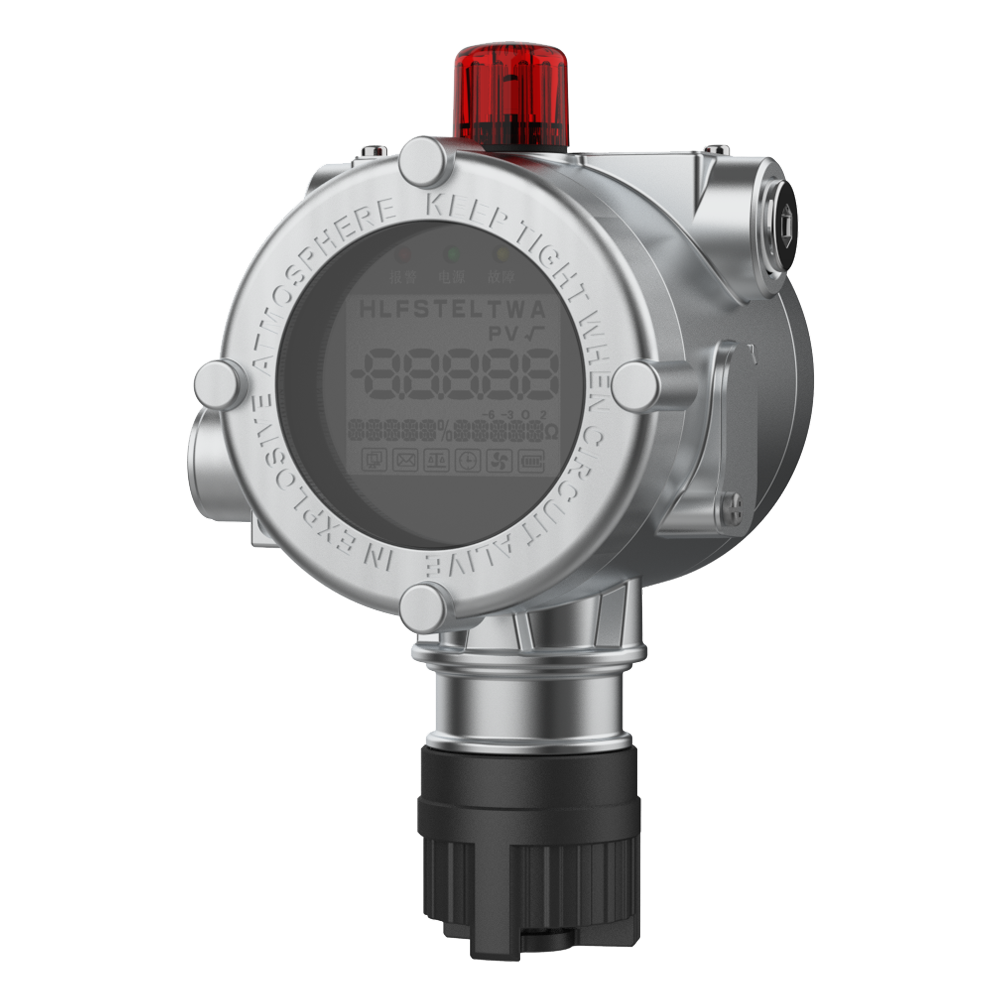

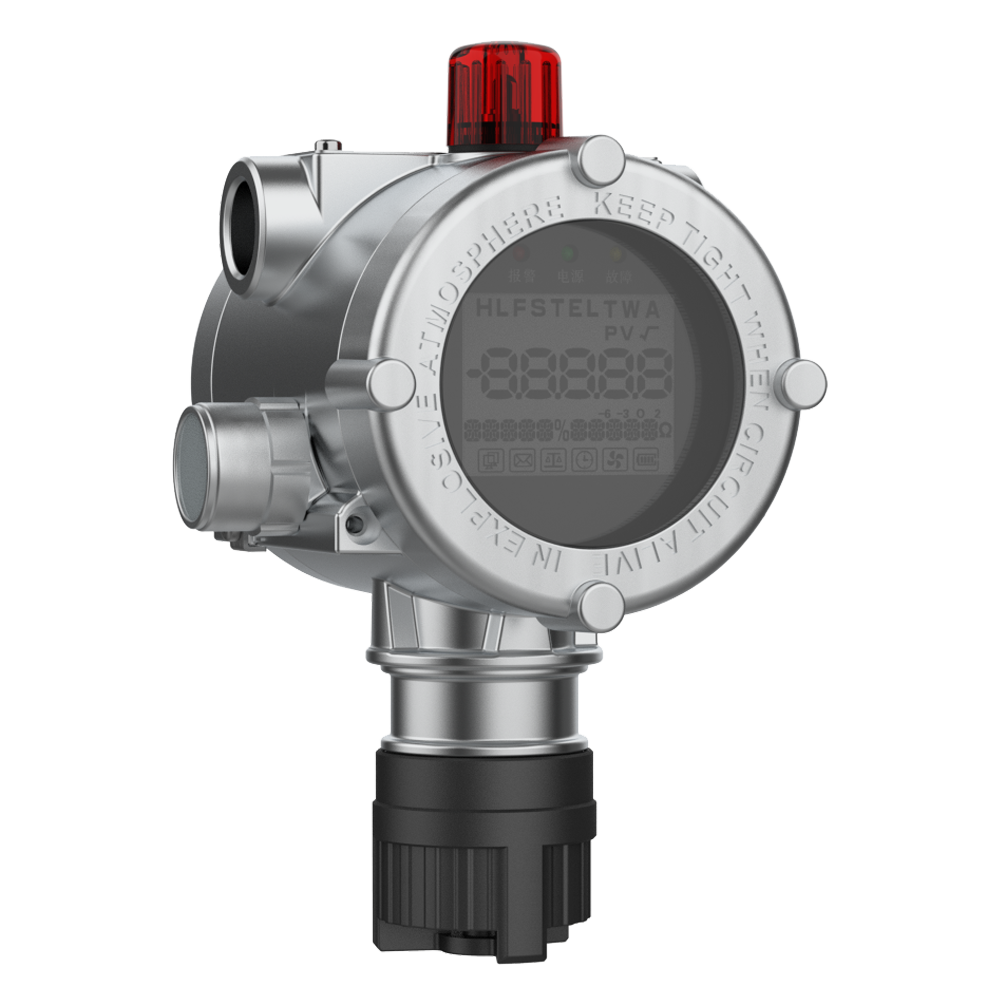

Đầu Báo Khí Hồng Ngoại Tàu Biển GTQ-ES2000T(sa) ExSAF

Tổng quan GTQ-ES2000T(sa)

GTQ-ES2000T(sa) ExSAF là đầu báo khí cháy nổ hồng ngoại chuyên dùng cho tàu biển và công trình Offshore, được thiết kế để phát hiện khí Hydrocarbon dễ cháy trong môi trường hàng hải, dầu khí và công nghiệp.

Thiết bị sử dụng cảm biến hồng ngoại quang học kép (Dual Optical Path Infrared) với đường quang đo và đường quang tham chiếu, giúp tăng độ ổn định của phép đo trong điều kiện môi trường thay đổi.

GTQ-ES2000T(sa) hỗ trợ dải đo 0–100% LEL, tín hiệu 3 dây 4-20mA + HART, đồng thời có tùy chọn relay và còi đèn cảnh báo.

Ưu điểm nổi bật

• Công nghệ cảm biến hồng ngoại quang học kép.
• Chuyên dụng cho tàu biển và công trình Offshore.
• Vỏ thép không gỉ 316, phù hợp môi trường có hơi muối và độ ẩm cao.
• Chống nổ Ex db IIC T6 Gb / Ex tb IIIC T80°C Db.
• Cấp bảo vệ IP66.
• Hỗ trợ 4-20mA + HART + Relay và còi đèn cảnh báo.
• Có chức năng tự động hiệu chuẩn Zero.
• Tích hợp mạch bảo vệ chống sét.
• Nhiệt độ hoạt động -40 đến +70°C.

Thông số kỹ thuật GTQ-ES2000T(sa)

Các loại khí GTQ-ES2000T(sa) phát hiện

GTQ-ES2000T(sa) có thể cấu hình để phát hiện nhiều loại khí và hơi Hydrocarbon dễ cháy, bao gồm:

• Methane (CH₄)
• Ethane
• Propane
• Butane và Isobutane
• Ethylene và Propylene
• Methanol và Ethanol
• Toluene và Xylene
• Acetone
• MEK
• Pentane và Hexane
• Isopropanol (IPA)
• Ethyl Acetate
• Ethylene Oxide
• Hơi xăng (Gasoline)
• Một số loại khí và hơi hóa chất khác theo cấu hình cảm biến.

Ngưỡng cảnh báo tham khảo của thiết bị là 25% LEL cho cảnh báo thấp và 50% LEL cho cảnh báo cao.

Tiêu chuẩn và chứng nhận

Đầu báo khí GTQ-ES2000T(sa) được thiết kế cho ứng dụng hàng hải và khu vực có nguy cơ cháy nổ, với các tiêu chuẩn/chứng nhận được công bố gồm:

• CCS – China Classification Society.
• SOLAS 1974, Chapter II-2.
• Tiêu chuẩn chống nổ GB/T 3836.
• IEC 60079-29-1 về thiết bị phát hiện và đo khí dễ cháy.
• GB15322.1-2019.
• JJF1368-2012.

Khi đưa thông tin chứng nhận lên website bán hàng, nên đối chiếu đúng số chứng chỉ và phiên bản tiêu chuẩn theo hồ sơ kỹ thuật của từng cấu hình sản phẩm.

Lắp đặt GTQ-ES2000T(sa)

GTQ-ES2000T(sa) hỗ trợ nhiều phương án lắp đặt trên tàu biển và công trình Offshore:

• Lắp ống ngang: phù hợp tuyến ống và khu vực thiết bị trên tàu.
• Lắp ống đứng: sử dụng trên cột hoặc khung kết cấu.
• Lắp tường: phù hợp phòng máy, buồng bơm, kho hóa chất và khu vực kỹ thuật.

Bộ gá có thể hỗ trợ đường kính ống khoảng Ø40–Ø80 mm, tùy cấu hình.

Khoảng cách truyền tín hiệu

Khoảng cách thực tế cần được kiểm tra theo nguồn cấp, tải, cấu hình hệ thống và yêu cầu lắp đặt.

Ứng dụng GTQ-ES2000T(sa)

Đầu báo khí hồng ngoại GTQ-ES2000T(sa) phù hợp với các hệ thống giám sát khí cháy tại:

• Tàu chở dầu và tàu chở hóa chất.
• Tàu vận chuyển khí và nhiên liệu.
• Giàn khoan, giàn khai thác dầu khí Offshore.
• Buồng máy và buồng bơm.
• Khu vực kho chứa nhiên liệu.
• Khu vực xử lý và vận chuyển Hydrocarbon.
• Các công trình hàng hải có nguy cơ rò rỉ khí cháy.

Kết luận

GTQ-ES2000T(sa) ExSAF là đầu báo khí cháy nổ hồng ngoại dùng cho tàu biển, kết hợp cảm biến quang học kép, vỏ thép không gỉ 316, chuẩn chống nổ Ex db IIC T6 Gb, IP66 và giao tiếp 4-20mA + HART.

Thiết bị phù hợp cho hệ thống phát hiện khí Hydrocarbon trên tàu biển, giàn khoan và các công trình Offshore, nơi yêu cầu thiết bị có khả năng hoạt động trong môi trường khắc nghiệt và có nguy cơ cháy nổ.
