BỘ ĐIỀU KHIỂN NGẮT KHÍ EC-536R – 6 KÊNH ĐỘC LẬP

EC-536R là bộ điều khiển ngắt khí 6 kênh, được thiết kế để giám sát và điều khiển độc lập 6 vùng phát hiện khí trong cùng một hệ thống. Thiết bị tích hợp 6 rơle tiếp điểm khô, mỗi rơle tương ứng với một kênh để điều khiển van ngắt khí theo từng khu vực.

EC-536R sử dụng bộ nguồn chuyển mạch công nghiệp CLNF APD30-15 công suất 30W, đầu vào 100–277VAC, đầu ra ổn định DC 15V/2A, cung cấp nguồn cho toàn bộ 6 kênh phát hiện và rơle.

ĐẶC ĐIỂM NỔI BẬT EC-536R

• 6 kênh / 6 vùng phát hiện khí độc lập.
• 6 rơle tiếp điểm khô, mỗi rơle điều khiển một kênh.
• Bộ nguồn SMPS CLNF APD30-15 – 30W.
• Đầu vào SMPS 100–277VAC, đầu ra DC 15V/2A.

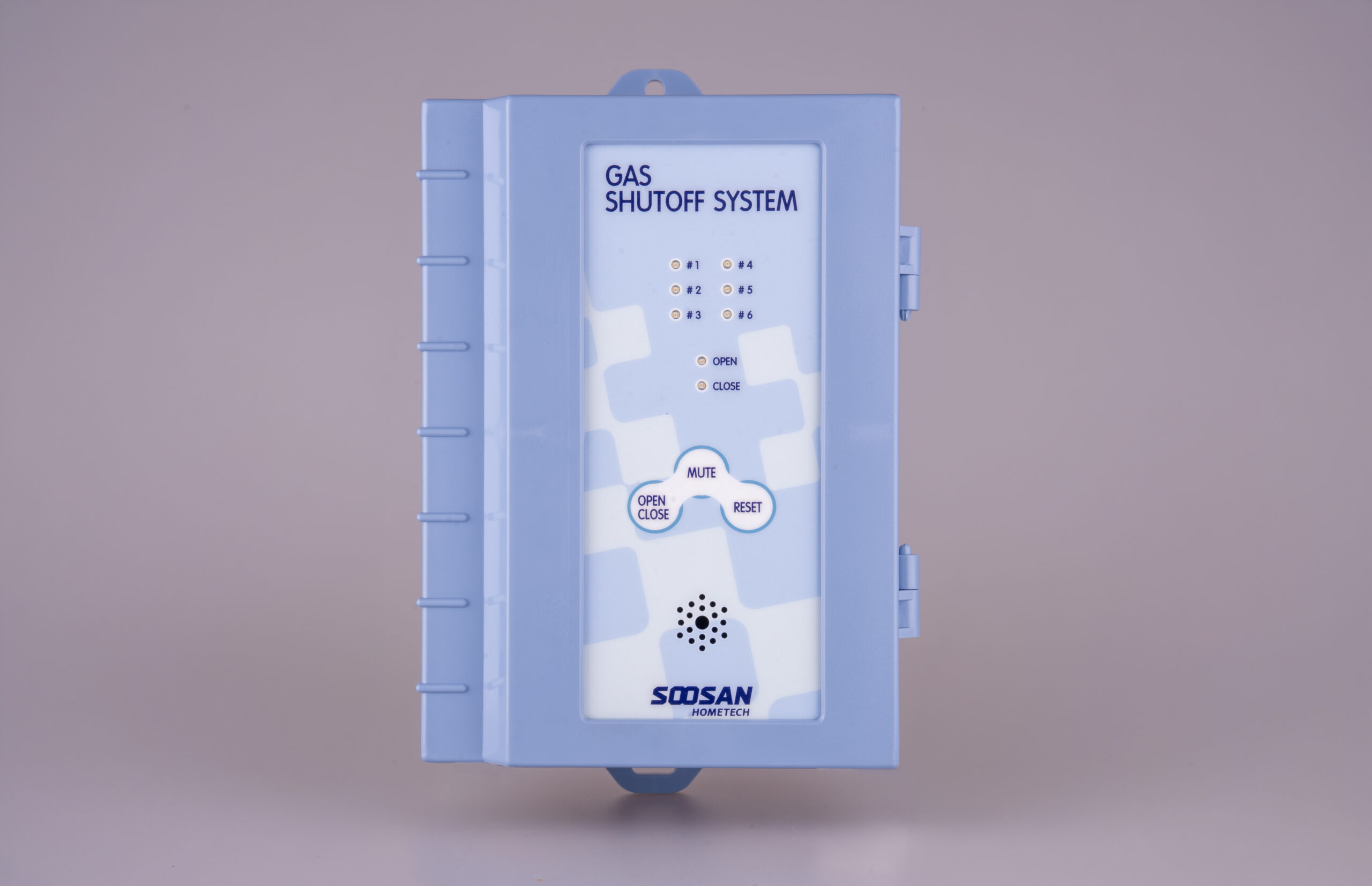

• 6 đèn LED cảnh báo được bố trí thành 2 cột #1–#3 và #4–#6.
• Tích hợp còi báo động áp điện.
• Nút điều khiển mặt trước: MUTE – OPEN/CLOSE – RESET.
• Điều khiển và theo dõi từng khu vực độc lập.

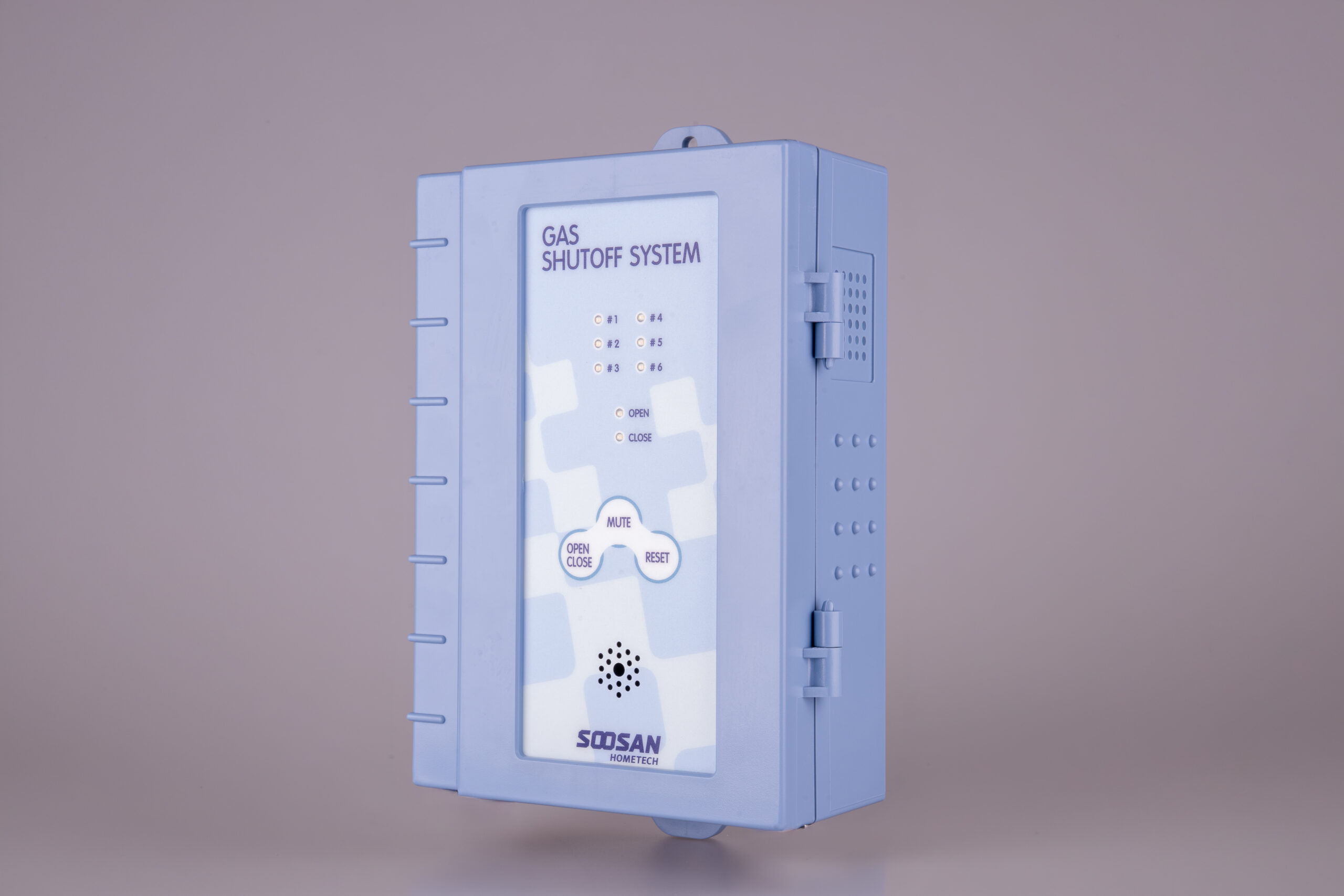

• Vỏ ABS có bản lề, tích hợp lưới thông gió.
• Nhiệt độ làm việc -10°C đến 55°C.
• Sản xuất tại Hàn Quốc – SOOSAN HOMETECH.

BỘ NGUỒN SMPS CLNF APD30-15 – 30W

EC-536R được trang bị bộ nguồn chuyển mạch CLNF APD30-15, giúp cung cấp nguồn DC ổn định cho 6 kênh điều khiển.

Dải điện áp đầu vào rộng giúp SMPS hoạt động với nhiều mức điện áp lưới. Thiết kế chuyển mạch giúp giảm tỏa nhiệt và duy trì nguồn điện ổn định cho các mạch phát hiện và rơle.

THÔNG SỐ KỸ THUẬT EC-536R

GIÁM SÁT VÀ ĐIỀU KHIỂN 6 KÊNH ĐỘC LẬP

EC-536R cho phép quản lý 6 vùng phát hiện khí riêng biệt trong cùng một bộ điều khiển. Mỗi kênh được trang bị đèn LED cảnh báo và rơle riêng, giúp người vận hành xác định nhanh khu vực đang có tín hiệu.

Các đèn LED được bố trí thành hai cột, gồm kênh #1–#3 ở bên trái và #4–#6 ở bên phải, giúp quan sát trạng thái nhiều khu vực trực quan hơn.

CẢNH BÁO ÂM THANH VÀ HÌNH ẢNH

Khi có cảnh báo, còi báo động áp điện tích hợp phát tín hiệu âm thanh đồng thời đèn LED của kênh tương ứng hiển thị trạng thái.

Nút MUTE cho phép tắt còi cảnh báo, trong khi đèn LED vẫn tiếp tục hiển thị trạng thái để người vận hành theo dõi hệ thống.

ĐIỀU KHIỂN VAN NGẮT KHÍ TRỰC TIẾP

EC-536R được thiết kế với các nút OPEN/CLOSE và RESET trên mặt trước. Người vận hành có thể thực hiện thao tác điều khiển và khôi phục trạng thái hệ thống mà không cần mở vỏ thiết bị.

6 đầu ra rơle độc lập cho phép kết nối và điều khiển van ngắt khí tương ứng với từng khu vực.

ỨNG DỤNG EC-536R

Bộ điều khiển ngắt khí EC-536R phù hợp cho:

• Nhà hàng, bếp công nghiệp quy mô lớn.
• Tòa nhà và cơ sở thương mại.
• Nhà máy, xưởng sản xuất.
• Các khu vực sử dụng nhiều hệ thống gas.
• Hệ thống cần giám sát 6 vùng khí độc lập.
• Hệ thống kết hợp đầu dò khí – bộ điều khiển – van ngắt gas.

EC-536R – BỘ ĐIỀU KHIỂN NGẮT KHÍ 6 KÊNH

Với 6 kênh độc lập, 6 rơle điều khiển, nguồn SMPS 30W và hệ thống cảnh báo âm thanh – hình ảnh, EC-536R phù hợp cho các hệ thống cần quản lý nhiều vùng phát hiện khí trong cùng một thiết bị.

Thiết kế vỏ ABS có bản lề, lưới thông gió và các nút điều khiển bố trí ở mặt trước giúp thuận tiện cho lắp đặt, vận hành và bảo trì.
