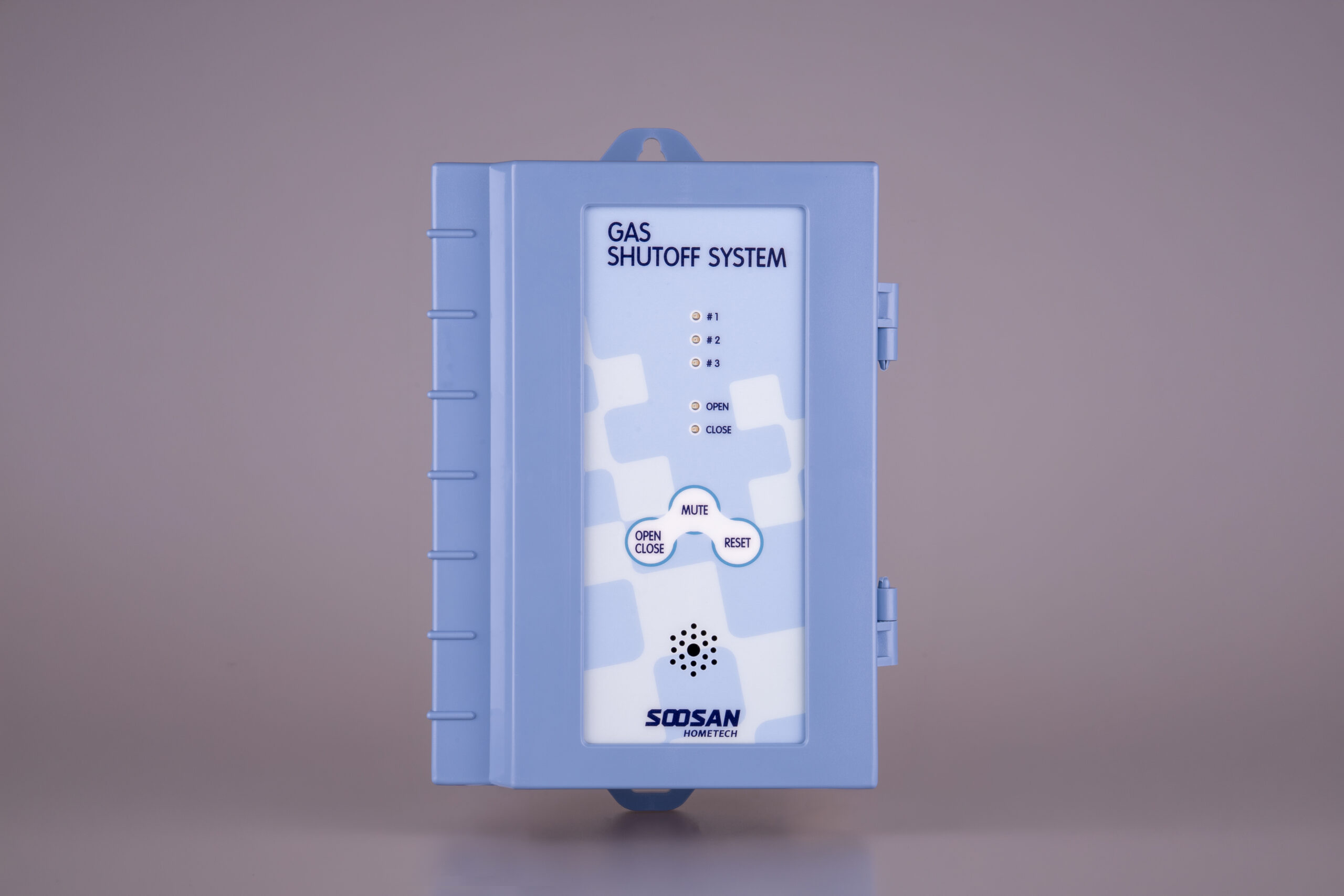

BỘ ĐIỀU KHIỂN NGẮT KHÍ EC-533R – 3 KÊNH ĐỘC LẬP

EC-533R là bộ điều khiển ngắt khí 3 kênh, được thiết kế để giám sát và điều khiển độc lập 3 vùng phát hiện khí. Thiết bị tích hợp 3 đầu ra rơle tiếp điểm khô, cho phép điều khiển riêng từng van ngắt khí khi xảy ra báo động.

EC-533R sử dụng bộ nguồn chuyển mạch công nghiệp CLNF APD30-15 công suất 30W, đầu vào rộng 100–277VAC, đầu ra ổn định DC 15V/2A. Thiết bị phù hợp cho hệ thống phát hiện và ngắt khí tại nhà hàng, bếp công nghiệp, tòa nhà và các cơ sở thương mại.

ĐẶC ĐIỂM NỔI BẬT EC-533R

• 3 kênh / 3 vùng phát hiện khí độc lập.
• 3 rơle tiếp điểm khô, mỗi rơle điều khiển một kênh.
• Bộ nguồn SMPS CLNF APD30-15 – 30W.
• Đầu vào SMPS 100–277VAC, đầu ra DC 15V/2A.
• Đèn LED cảnh báo riêng cho kênh #1, #2, #3.
• Tích hợp còi báo động áp điện.
• Nút điều khiển mặt trước: MUTE – OPEN/CLOSE – RESET.
• Hỗ trợ đầu vào bên ngoài để tích hợp với thiết bị bên thứ ba.
• Tương thích với van GD-703, GD-704 và GD-705.
• Vỏ ABS có bản lề, thuận tiện đấu nối và bảo trì.
• Nhiệt độ làm việc -10°C đến 55°C.
• Sản xuất tại Hàn Quốc – SOOSAN HOMETECH.

BỘ NGUỒN SMPS 30W CLNF APD30-15

EC-533R được trang bị bộ nguồn chuyển mạch CLNF APD30-15, cung cấp nguồn DC ổn định cho hệ thống điều khiển và 3 kênh phát hiện khí.

Dải điện áp đầu vào rộng giúp bộ nguồn có thể sử dụng với nhiều hệ thống điện lưới khác nhau. Thiết kế chuyển mạch cũng giúp giảm tỏa nhiệt và cung cấp nguồn ổn định cho mạch điều khiển.

THÔNG SỐ KỸ THUẬT EC-533R

GIÁM SÁT VÀ ĐIỀU KHIỂN 3 KÊNH ĐỘC LẬP

Mỗi kênh của EC-533R có đèn LED và đầu ra rơle riêng, cho phép giám sát và điều khiển từng khu vực độc lập. Khi nhận tín hiệu báo động, rơle tương ứng có thể điều khiển van ngắt khí của khu vực đó.

Các nút OPEN/CLOSE và RESET được bố trí ngay trên mặt trước, giúp người vận hành kiểm soát trạng thái van và hệ thống mà không cần mở vỏ thiết bị.

CẢNH BÁO ÂM THANH VÀ HÌNH ẢNH

EC-533R kết hợp còi báo động tích hợp với các đèn LED riêng cho từng kênh. Khi xảy ra cảnh báo, người vận hành có thể nhanh chóng xác định kênh đang báo động.

Nút MUTE cho phép tắt âm thanh cảnh báo trong khi đèn LED vẫn duy trì trạng thái để tiếp tục theo dõi hệ thống.

ỨNG DỤNG EC-533R

Bộ điều khiển ngắt khí EC-533R phù hợp cho:

• Nhà hàng, bếp công nghiệp.
• Tòa nhà và cơ sở thương mại.
• Khu vực sử dụng nhiều hệ thống gas.
• Hệ thống giám sát 3 vùng khí độc lập.
• Hệ thống kết hợp đầu dò khí – bộ điều khiển – van ngắt gas.
• Các hệ thống sử dụng van GD-703, GD-704, GD-705.

EC-533R – BỘ ĐIỀU KHIỂN NGẮT KHÍ 3 KÊNH

Với 3 kênh độc lập, 3 đầu ra rơle, nguồn SMPS 30W và hệ thống điều khiển trực tiếp trên mặt trước, EC-533R đáp ứng nhu cầu giám sát và điều khiển nhiều vùng khí trong cùng một hệ thống. Thiết kế vỏ ABS có bản lề giúp thuận tiện cho việc lắp đặt, đấu nối và bảo trì.
