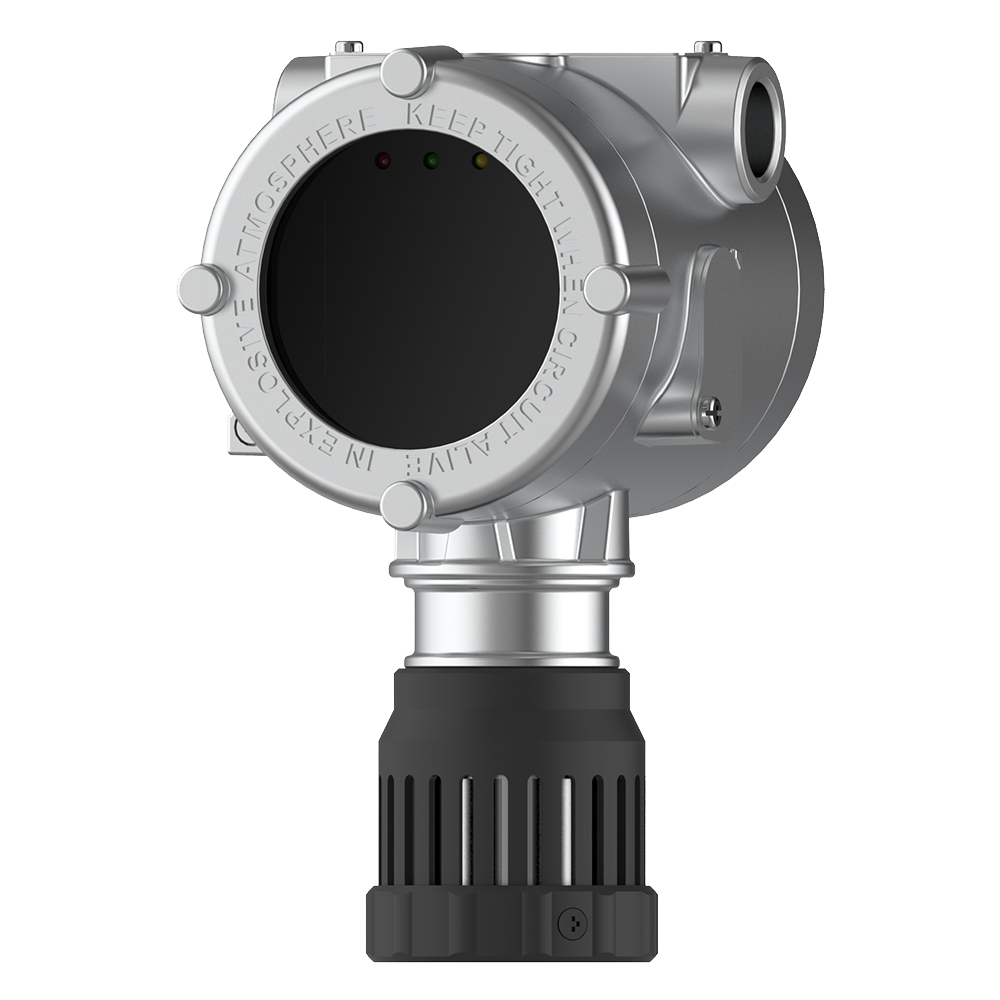

Đầu Báo Khí Cháy Nổ Tàu Biển ExSAF GTQ-ES2000T(sc) – Chuẩn CCS

Đầu báo khí cháy nổ GTQ-ES2000T(sc) ExSAF là thiết bị phát hiện khí cháy chuyên dụng cho tàu biển, công trình hàng hải và các khu vực công nghiệp có nguy cơ rò rỉ khí dễ cháy.

Thiết bị sử dụng cảm biến đốt cháy xúc tác (Catalytic Combustion), hỗ trợ đo nồng độ khí trong dải 0–100% LEL và truyền tín hiệu 3 dây 4–20mA về tủ điều khiển hoặc hệ thống giám sát.

GTQ-ES2000T(sc) có vỏ thép không gỉ 316, cấp bảo vệ IP66, thiết kế cho môi trường khắc nghiệt và có các chứng nhận liên quan như CCS, CPA theo cấu hình sản phẩm.

Tổng quan đầu báo khí GTQ-ES2000T(sc) ExSAF

GTQ-ES2000T(sc) thuộc dòng đầu báo khí dành cho môi trường hàng hải của ExSAF. Thiết bị được cấu hình theo loại khí cần phát hiện và dải đo yêu cầu.

Các đặc điểm chính gồm:

Phát hiện khí cháy và khí dễ cháy bằng cảm biến xúc tác.
Dải đo tiêu chuẩn 0–100% LEL.
Độ chính xác khoảng ±3% LEL.
Thời gian đáp ứng T90 <20 giây theo cấu hình được cung cấp.
Tín hiệu đầu ra 3 dây 4–20mA.
Vỏ thép không gỉ 316.
Cấp bảo vệ IP66.
Thiết kế chống cháy nổ theo cấu hình chứng nhận.
Có chứng nhận CCS phục vụ các ứng dụng hàng hải tương ứng.
Hỗ trợ lắp đặt trên ống ngang, ống đứng hoặc treo tường.

Cảm biến xúc tác đo khí cháy 0–100% LEL

GTQ-ES2000T(sc) sử dụng cảm biến đốt cháy xúc tác (Catalytic Combustion) để phát hiện khí cháy.

Dải đo:

0–100% LEL

Trong đó, LEL (Lower Explosive Limit) là giới hạn nồng độ thấp nhất của một loại khí hoặc hơi dễ cháy trong không khí có khả năng tạo thành hỗn hợp cháy.

Thiết bị có độ chính xác khoảng ±3% LEL, độ lặp lại ≤2% và thời gian đáp ứng T90 <20 giây theo thông số cấu hình được cung cấp.

Cảm biến được thiết kế dạng mô-đun, thuận tiện cho quá trình thay thế và bảo trì.

Chống cháy nổ và chứng nhận hàng hải

GTQ-ES2000T(sc) được thiết kế cho các khu vực có nguy cơ cháy nổ và có các cấp bảo vệ chống nổ theo cấu hình:

Ex d IIC T6 Gb
Ex ib IIB T4 Gb

Sản phẩm có các chứng nhận liên quan như CCS và CPA, đồng thời được thiết kế theo các tiêu chuẩn kỹ thuật được cung cấp cho model.

Khi lựa chọn thiết bị cho dự án tàu biển, cần đối chiếu mã cấu hình, chứng nhận và phạm vi áp dụng thực tế trong catalogue hoặc giấy chứng nhận của nhà sản xuất.

Thông số kỹ thuật GTQ-ES2000T(sc)

Thông số	Chi tiết
Thương hiệu	ExSAF
Model	GTQ-ES2000T(sc)
Loại thiết bị	Đầu báo khí cháy
Nguyên lý đo	Đốt cháy xúc tác (Catalytic Combustion)
Dải đo	0–100% LEL
Độ chính xác	±3% LEL
Độ lặp lại	≤2%
Thời gian đáp ứng T90	<20 giây
Tín hiệu đầu ra	3 dây 4–20mA
Công suất tiêu thụ	<1,92W
Vật liệu vỏ	Thép không gỉ 316
Kích thước	179 × 121 × 97 mm
Trọng lượng	Khoảng 3,4 kg
Cấp bảo vệ	IP66
Chống nổ	Ex d IIC T6 Gb / Ex ib IIB T4 Gb
Chứng nhận	CCS, CPA
Nhiệt độ hoạt động	-40°C đến 70°C
Độ ẩm	10–95%RH
Áp suất	86–106 kPa

Các loại khí có thể phát hiện

GTQ-ES2000T(sc) có thể được cấu hình để phát hiện nhiều loại khí cháy hoặc khí có nguy cơ cháy tùy loại cảm biến.

Một số cấu hình tiêu biểu:

Mã khí	Tên khí	Công thức	Giới hạn cháy trong không khí*	Nhóm nhiệt độ	Nhóm khí
K001	Mê-tan (Methane)	CH₄	5–15%	T1	IIA
K015	Propan (Propane)	C₃H₈	2,1–9,5%	T1	IIA
K027	Cacbon Monoxit	CO	10,9–74%	T1	IIB
K028	Amoniac	NH₃	15–33,6%	T1	IIA
K029	Hydro	H₂	4–75%	T1	IIC
K041	Xăng (Gasoline)	C₄–C₁₂	1,1–5,9%	T3	IIA

* Các giá trị giới hạn cháy cần được hiểu theo điều kiện và nguồn dữ liệu kỹ thuật tương ứng; khi thiết kế hệ thống phải sử dụng dữ liệu của loại khí và tiêu chuẩn áp dụng thực tế.

Đấu nối 3 dây 4–20mA

GTQ-ES2000T(sc) sử dụng tín hiệu analog 3 dây 4–20mA để truyền nồng độ khí về tủ điều khiển hoặc hệ thống giám sát.

Có thể kết nối với:

Tủ điều khiển khí.
PLC.
Hệ thống SCADA.
Hệ thống giám sát khí trung tâm.
Các thiết bị nhận tín hiệu 4–20mA tương thích.

Tín hiệu 4–20mA giúp hệ thống trung tâm theo dõi liên tục giá trị khí và xử lý các mức cảnh báo theo cấu hình.

Khoảng cách truyền tín hiệu cáp

Theo thông số được cung cấp cho hệ thống kết nối với tủ trung tâm:

Tiết diện cáp	Điện trở tham khảo	Khoảng cách tối đa
1,00 mm²	18,1 Ω/km	1.500 m
1,50 mm²	12,1 Ω/km	2.500 m
2,50 mm²	7,4 Ω/km	3.000 m

Khoảng cách thực tế cần được kiểm tra dựa trên nguồn cấp, điện trở đường dây, tải thiết bị, loại cáp và yêu cầu của hệ thống. Không nên chỉ dựa vào khoảng cách lý thuyết khi triển khai công trình.

Phương thức lắp đặt GTQ-ES2000T(sc)

Thiết bị hỗ trợ các phương án lắp đặt:

Lắp trên ống ngang

Phù hợp với các vị trí cần bố trí đầu báo trên kết cấu hoặc đường ống nằm ngang.

Lắp trên ống đứng

Có thể sử dụng tại các kết cấu đứng tùy theo thiết kế và hướng dẫn của nhà sản xuất.

Lắp treo tường

Phù hợp với khu vực máy móc, khoang kỹ thuật, phòng thiết bị hoặc các vị trí cần giám sát khí cố định.

Vị trí đầu báo cần được tính toán dựa trên tỷ trọng khí, nguồn phát sinh, khả năng tích tụ khí, hệ thống thông gió và yêu cầu của thiết kế PCCC/an toàn khí.

Ứng dụng đầu báo khí GTQ-ES2000T(sc)

GTQ-ES2000T(sc) có thể được sử dụng trong:

Tàu biển và tàu công nghiệp.
Khoang máy và khu vực kỹ thuật.
Khoang chứa hoặc khu vực có nguy cơ phát sinh khí cháy.
Công trình dầu khí ngoài khơi.
Nhà máy hóa chất.
Khu vực lưu trữ nhiên liệu.
Trạm xử lý khí.
Hệ thống giám sát khí cháy công nghiệp.
Hệ thống Gas Controller, PLC và SCADA.

Mua đầu báo khí cháy GTQ-ES2000T(sc) ExSAF

Khi lựa chọn đầu báo khí cháy nổ tàu biển GTQ-ES2000T(sc), nên xác định đầy đủ:

Loại khí cần phát hiện.
Dải đo %LEL.
Kiểu cảm biến.
Tín hiệu đầu ra 3 dây 4–20mA.
Vật liệu vỏ 316.
Kiểu đầu nối cáp chống nổ.
Cấp chống nổ cần thiết.
Chứng nhận hàng hải CCS.
Phương thức lắp đặt.
Loại tủ điều khiển hoặc hệ thống nhận tín hiệu.

Việc lựa chọn đúng cấu hình giúp thiết bị tương thích với hệ thống phát hiện khí, nguồn cấp và yêu cầu kỹ thuật của tàu hoặc công trình.
